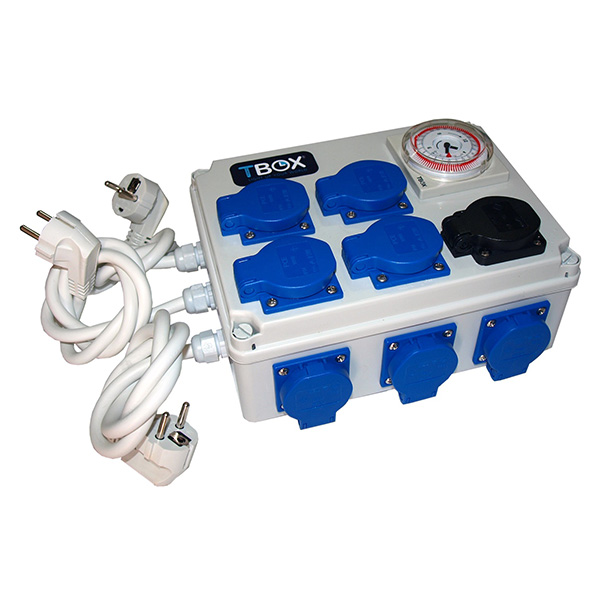

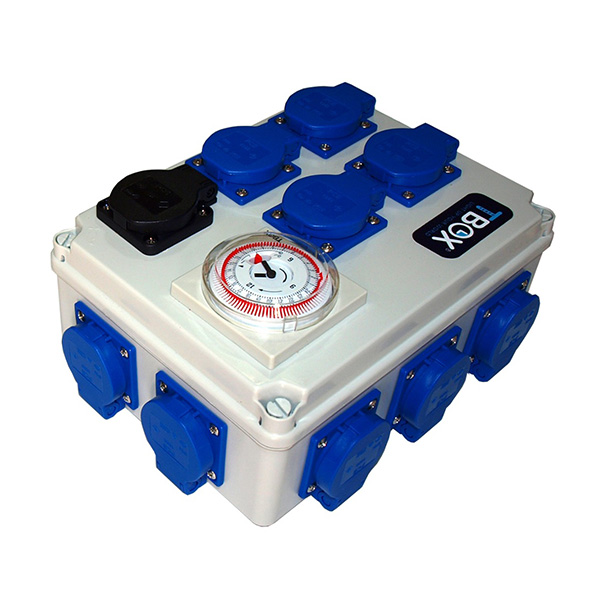

MANUAL DE INSTRUÇÕES DO TBOX® O TBOX® é um temporizador com múltiplas tomadas que controla até quatro acessórios de 600 W ou seis de 400 W. Inclui uma tomada auxiliar para aquecimento localizada na parte superior, que é ativada quando as outras tomadas estão desligadas, permitindo manter a temperatura ambiente ideal utilizando um aquecedor. 1.1 DADOS TÉCNICOS Dimensões: 241 x 180 x 95 mm Corrente necessária: 230 Vca / 50 Hz Potência máxima: 2.400 W Potência máxima da tomada auxiliar: 2.400 W Temporizador analógico 1.2 CORRENTE NECESSÁRIA Para conectar o TBOX®, você precisará de duas linhas de energia independentes, com pelo menos 15 amperes cada. Linhas de energia independentes são aquelas que podem ser usadas exclusivamente para o TBOX®. 1.3 INSTALAÇÃO Remova o painel frontal do TBOX® desaparafusando os quatro parafusos de plástico localizados nos cantos. Dentro da caixa, você encontrará encaixes em cada canto para facilitar a montagem. Instale o TBOX® em uma superfície plana utilizando os quatro parafusos. Monte o TBOX® próximo às suas respectivas linhas de alimentação. Na parte inferior do TBOX®, você encontrará dois cabos de alimentação (230V) com aterramento. Conecte um fio terra à linha de alimentação, se necessário. Agora, conecte o plugue de cada um dos dois cabos de alimentação à tomada correspondente em sua respectiva linha de alimentação. Os dois cabos de alimentação estão conectados a duas linhas de alimentação independentes. Seu TBOX® agora está conectado à rede elétrica. 1.4 DICAS DE CONEXÃO Após seguir os passos 1.2 e 1.3, você pode conectar os acessórios ao TBOX®. Leia atentamente as instruções dos acessórios que deseja conectar para evitar erros de conexão. 1.5 AJUSTANDO O DISPOSITIVO PARA USO Com os acessórios conectados ao TBOX®, remova a tampa plástica do relógio. Dentro, você encontrará um interruptor com três posições: Ligado continuamente. Ligado por horas selecionadas. Desligado. Coloque o interruptor na posição "Ligado por horas selecionadas". Defina o horário em que deseja que o dispositivo ligue puxando os pinos quando o dispositivo estiver desligado. Puxe os pinos para fora quando o dispositivo estiver ligado. O tempo mínimo de comutação (desligado/ligado) é de 15 minutos, equivalente a um pino. 1.6 SEGURANÇA O funcionamento do TBOX® só é garantido se você seguir as instruções deste manual. Recomendamos que um instalador autorizado instale o TBOX®. Antes da instalação, desconecte-o da tomada de 230V. Os produtos TBOX® têm garantia de um ano. Para acionar a garantia, você deve devolver o aparelho ao local de compra. MANUAL DE INSTRUÇÕES DO TBOX O TBOX® é um temporizador multibase que controla até quatro acessórios de 600 W ou seis de 400 W. Ele inclui uma tomada auxiliar para aquecimento localizada na parte superior, que é ativada quando as outras tomadas estão desligadas, permitindo que você mantenha a temperatura ambiente ideal usando um aquecedor portátil. 1.1 DADOS TÉCNICOS Dimensões: 241 x 180 x 95 mm. Requisitos de energia: 230 Vca / 50 Hz. Potência máxima: 2.400 W. Potência auxiliar máxima: 2.400 W. Temporizador analógico 1.2 REQUISITOS DE ENERGIA Para conectar o TBOX®, você precisará de duas linhas de energia independentes, com pelo menos 15 amperes cada. Linhas de energia independentes são aquelas que podem ser usadas exclusivamente para o TBOX®. 1.3 INSTALAÇÃO Remova o painel frontal do TBOX® desaparafusando os quatro parafusos de plástico localizados nos cantos. Dentro da caixa, você encontrará encaixes em cada canto para facilitar a montagem. Instale-o em uma superfície plana utilizando os quatro parafusos. Monte o TBOX® próximo às suas respectivas linhas de alimentação independentes. Na parte inferior do TBOX®, você encontrará dois cabos de alimentação (230V) com uma conexão de aterramento. Conecte um fio terra à linha de alimentação, se necessário. Agora, conecte o plugue de cada um dos dois cabos de alimentação à tomada elétrica em suas respectivas linhas de alimentação independentes. Os dois cabos de alimentação estão conectados a duas linhas de alimentação separadas. Seu TBOX® agora está conectado à rede elétrica. 1.4 DICAS DE CONEXÃO Após seguir os passos 1.2 e 1.3, você pode conectar os acessórios ao TBOX®. Leia atentamente as instruções dos acessórios que deseja conectar para evitar erros de conexão. 1.5 AJUSTANDO O DISPOSITIVO PARA USO Com os acessórios conectados ao TBOX®, remova a tampa plástica do relógio. Dentro, você encontrará um interruptor com três posições: Ligado continuamente. Ligado em horários selecionados. Desligado. Coloque o interruptor na posição "Ligado em horários selecionados". Defina o horário em que deseja que o dispositivo ligue puxando os pinos para dentro quando o dispositivo estiver desligado. Puxe os pinos para fora quando o dispositivo estiver ligado. O tempo mínimo de comutação (desligado/ligado) é de 15 minutos, equivalente a uma tomada. 1.6 SEGURANÇA O funcionamento do TBOX® só é garantido se as instruções deste manual forem seguidas. Recomendamos que um instalador autorizado instale o TBOX®. Antes da instalação, desconecte-o da tomada de 230V. Os produtos TBOX® têm garantia de um ano. Para utilizar esta garantia, você deve devolver o equipamento ao ponto de venda onde o adquiriu. Qualquer alteração no TBOX® sem o consentimento prévio do fabricante anula a garantia. A instalação incorreta anula a garantia. O fabricante, o importador e o ponto de venda do equipamento não são responsáveis ??por quaisquer danos resultantes do uso do TBOX®. Especificações para o Timer Box GSE 12x600w com Aquecimento (GSE-13C): - Marca: GSE Systems - Modelo com aquecimento - Timer Box 12x600W - Temporizador diário - Bateria de reserva de 36 horas para o relógio do temporizador - Ideal em caso de falha de energia - 1 polo incl. conector de 16A (UE) 4x600W - 1 polo incl. Conector 10A 3x600W (canal) - 230V/50Hz - Relé: 4x16A 230V - Grau de proteção IP40 - Dimensões do relé: 230x300x110mm - Dimensões: 200x255x95mm
